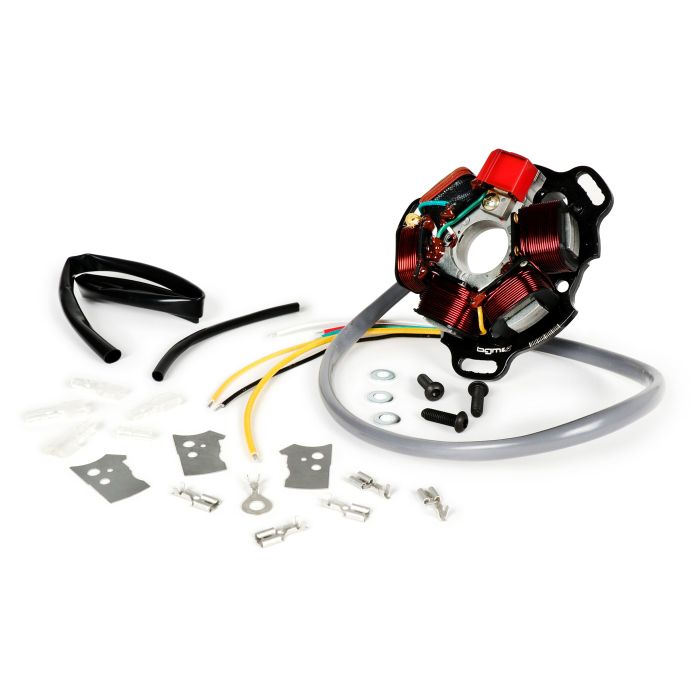

Accensione BGM PRO accensione a piastra base HP V4.5 in silicone DC (utilizzabile anche come AC) Accensione elettronica Lambretta

Piastra di accensione Lambretta bgm PRO utilizzabile sia in versione in corrente continua (=DC) che in corrente alternata (=AC).

Per il funzionamento in corrente continua, è necessario un controller completo (ad es. articolo n. BGM6698) e richiede una batteria.

La connessione è quindi la seguente:

Piastra base verde a CDI verde Piastra base rossa a CDI rosso Piastra base bianca a CDI bianco Piastra base nera a telaio/corpo a terra Entrambi gialli Cavo a giallo dal regolatore di tensione Nel funzionamento convenzionale B>AC, il cablaggio si presenta così: Piastra base verde su CDI verde Piastra base rossa su CDI rosso Piastra base bianca su CDI bianco Piastra base nera su telaio a terra/telaio a terra corpo Cavo giallo spesso all'ingresso del regolatore di

• tensione Inserire un cavo sottile cavo giallo verso terra< /UL >
