Cavo connettore per regolatore di tensione BGM6690, BGM6696 BGM PRO, conversione Vespa AC ad accensione elettronica Vespa Smallframe V50.50N, PV125, ET3, Vespa Largeframe Sprint, Rally, TS, GT, GTR, GL, Super, GS160, SS180, VNA, VNB, VBA, VBB
Seleziona un'opzione
- Resi facili
- I clienti valutano Zandri con 9
- Più di 100.000 pezzi nell'assortimento
Descrizione

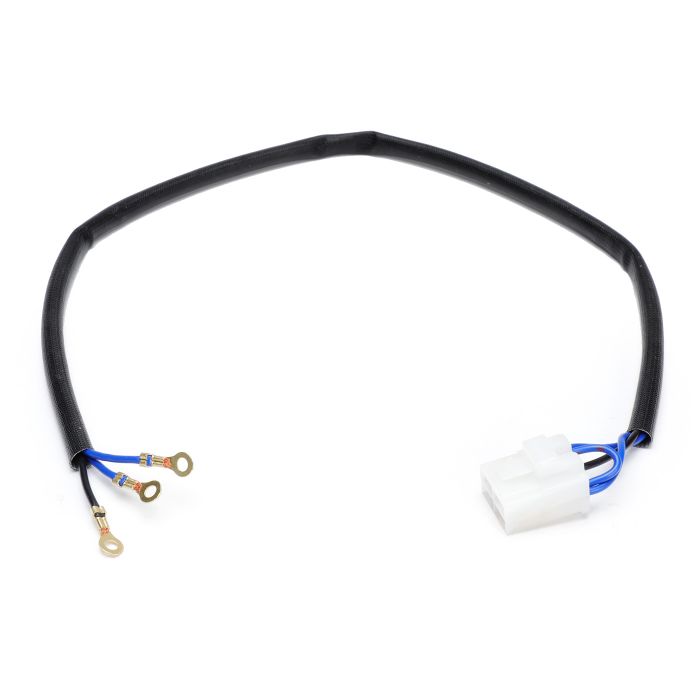

Ramo cavo BGM PRO per il montaggio del regolatore di tensione direttamente sul blocco motore - conversione in accensione elettronica Vespa Smallframe/Largeframe
WHAT FOR
BGM6690V50Con questo ramo di cavo, il regolatore di tensione può essere posizionato più liberamente indipendentemente dal collegamento al < /strong >
cablaggio di conversione (art. n.: 9077011).Vespa Smallframe Sui < /strong >
modelli Vespa smallframe (V50, 50N, Special, PV, ecc.), è idealmente avvitato direttamente alla piastra di montaggio del CDI sul motore (articolo n.: 7673497). Di conseguenza, non è necessario alcuno spazio di montaggio sul telaio e il controller è raffreddato ad aria da tutti i lati. Per una protezione ottimale contro gli schizzi e l'umidità provenienti dalle connessioni, consigliamo lo speciale cappuccio in gomma (art. n
Vespa Largeframe Per i modelli largeframe, un'ulteriore possibile posizione di montaggio potrebbe essere direttamente sul telaio sotto il coperchio laterale del CDI, come ha fatto Vespa, ad esempio, sui modelli Rally 200 con accensione Femsatronic di fabbrica.
Connessione
forte >La derivazione del cavo è dotata di un connettore preassemblato per il regolatore di tensione BGM6690, fornito con i nostri kit di accensione. L'altro lato della diramazione del cavo è dotato di anelli che si collegano al decoder.
Cavo nero = massa
Cavo blu (1) = ingresso regolatore di tensione (corrente alternatore non regolata, cavo blu) Cavo blu (2)
= uscita regolatore di tensione (corrente regolata per cablaggio del veicolo (di conversione), cavo blu) (l'assegnazione del collegamento dei cavi blu è intercambiabile) NOTA Se utilizzato con il nostro cablaggio di conversione
(art. n.: 9077011, ecc.)
e derivazione del cavo (BGM9066VD) 50) i cavi vengono cortocircuitati quando si collega il regolatore di tensione al cablaggio di conversione originariamente previsto per questo scopo (capocorda blu e arancione, 6,3
mm).
Se si deve utilizzare un relè lampeggiatore, è comunque possibile collegarlo (vedere le istruzioni per l'installazione del cablaggio di conversione).
Maggiori Informazioni
| Codice articolo | BGM-6690V50 |
|---|---|
| Codice EAN 13 | 4251389135968 |
| Marca | BGM PRO |
